BMW E60 saugiklio numerio negalima patikimai parinkti iš vienos bendros interneto lentelės: išdėstymas priklauso nuo pagaminimo metų, variklio, rinkos ir komplektacijos. Šiame vadove rasite saugų būdą surasti būtent savo automobilio schemą, patikrinti saugiklį ir pasirinkti tinkamą pakaitalą, bet ne spėjimais paremtą pozicijų sąrašą.
Kur BMW E60 rasti reikiamą informaciją

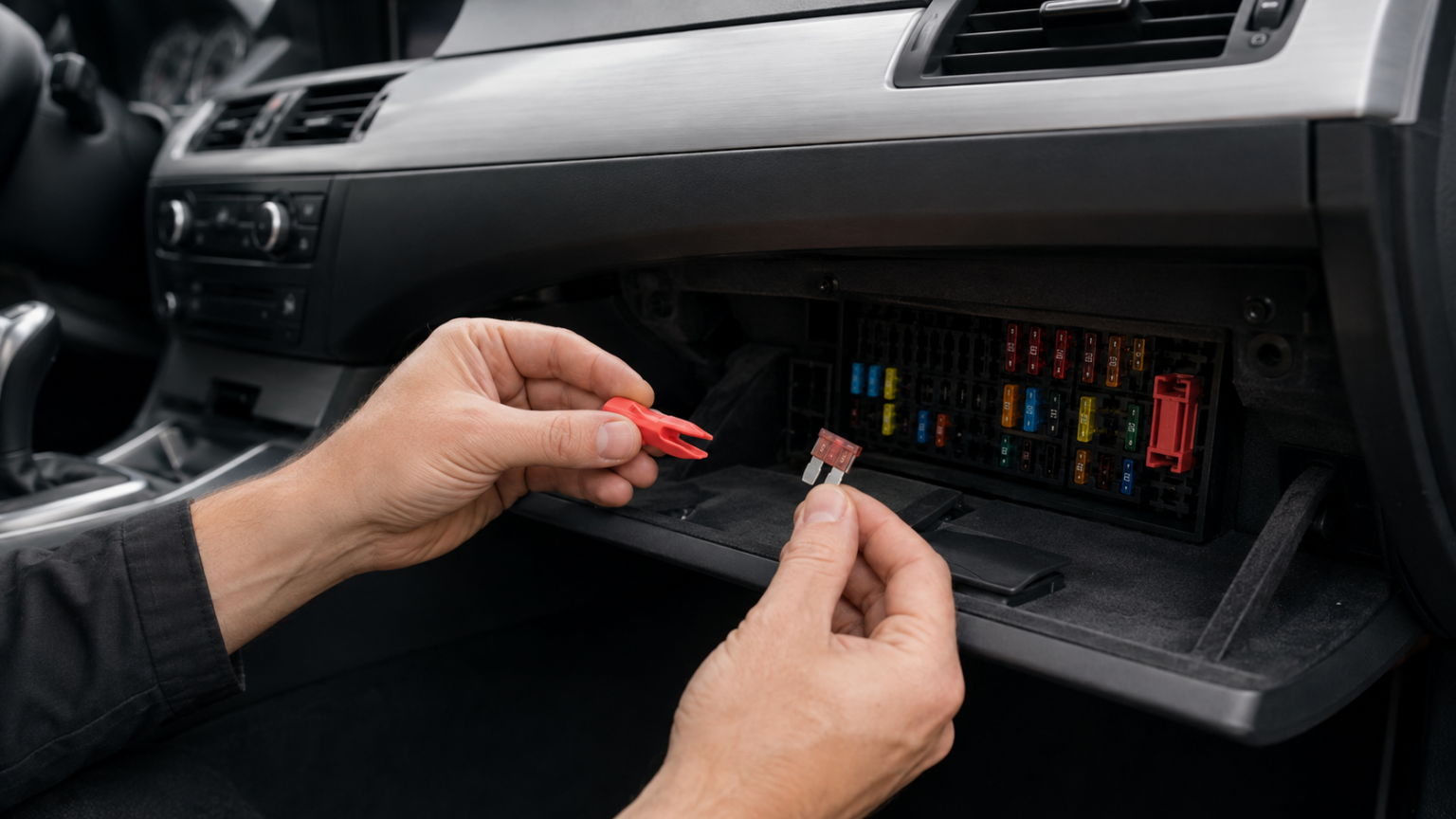

E60 sedano ir giminingo E61 universalo saugiklių zonų dažniausiai ieškoma už pirštinių dėžės apdailos ir bagažinės šone. Kai kurioms didesnės srovės grandinėms ar relėms gali būti skirtos kitos vietos. Tai tik orientyras: prieš atidarydami apdailą patikrinkite savo automobilio kortelę ar vadovą, nes kairiojo ir dešiniojo vairo versijos, gamybos metai bei įranga keičia išdėstymą.
Naudingiausias dokumentas yra prie automobilio buvusi saugiklių kortelė. Joje simbolis ar grandinės pavadinimas susiejamas su konkrečia pozicija ir leidžiamu amperažu. Jei kortelės nėra, ieškokite VIN atitinkančio skaitmeninio savininko vadovo. Oficialus BMW puslapis paaiškina, kaip vadovą pasiekti įvedus 17 ženklų VIN arba per „My BMW“ ir „Driver’s Guide“.
Jei elektros gedimas susijęs ne vien su saugikliu, pravers paaiškinimai apie dažniausias BMW diagnostikos klaidas, BMW „Drivetrain“ pranešimą ir maitinimo grandinės klaidos P2509 patikrą. Klaidos kodas ar pranešimas gali parodyti kryptį, bet nepakeičia automobilio schemos ir matavimo.
Kaip skaityti savo automobilio schemą
Pirmiausia kortelėje arba vadove suraskite neveikiančios funkcijos piktogramą ar pavadinimą. Tada sekite nuorodą į poziciją ir tikrinkite šalia jos nurodytą amperažą. Ant paties peilinio saugiklio amperažas paprastai būna įspaustas skaičiumi, o spalva padeda jį greitai atpažinti. Jei spalva ir įspaudas nesutampa su automobilio schema, nepasikliaukite vien spalva.
Vienos funkcijos gedimas dar nereiškia, kad kaltas saugiklis. Pavyzdžiui, neveikiant lizdui ar žibintui priežastis gali būti oksiduotas kontaktas, nutrūkęs laidas, sugedęs valdymo modulis arba pats vartotojas. Saugiklis yra grandinės apsauga, o ne gedimo priežasties diagnozė.
Kaip saugiai atpažinti perdegusį saugiklį
Jei lizdas pajuodęs, išsilydęs, juda arba jaučiamas degėsių kvapas, naujo saugiklio nedėkite. Tokia būklė rodo šiluminį ar kontaktų pažeidimą, todėl saugiau atjungti vartotoją pagal vadovą ir kreiptis į autoelektriką.
Standartinės spalvos ir amperažas
Žemiau pateiktas tarptautinis mažos srovės ATO/ATC, mini ir micro tipo peilinių saugiklių spalvų kodas. Jis padeda atpažinti išimtą saugiklį, tačiau automobilio schemoje nurodytas amperažas ir ant korpuso įspaustas skaičius visada svarbesni. Didelės srovės MAXI ar MIDI šeimos gali naudoti kitokį spalvų kodą, todėl šios lentelės joms netaikykite.
| Spalva | Amperažas |
|---|---|
| Juoda | 1 A |
| Pilka | 2 A |
| Violetinė | 3 A |
| Rožinė | 4 A |
| Smėlio spalvos | 5 A |
| Ruda | 7,5 A |
| Raudona | 10 A |
| Mėlyna | 15 A |
| Geltona | 20 A |
| Balta arba skaidri | 25 A |
| Žalia | 30 A |
| Oranžinė | 40 A |
Ką daryti, jei saugiklis vėl perdega
Pakartotinai perdegęs saugiklis dažniausiai yra simptomas. Galimos priežastys — trumpasis jungimas, per didelė apkrova, pažeista izoliacija, drėgmė, oksidacija arba prastas kontaktas lizde. Nuolat keisdami saugiklį nepašalinsite priežasties, o grandinę galite dar labiau įkaitinti.
Kodėl čia nėra konkrečių numerių
Šiame straipsnyje sąmoningai nepateikiame konkrečių BMW E60 saugiklių numerių ir jų reikšmių lentelės. Tikslus išdėstymas skiriasi pagal modelio metus, variklį, rinką ir komplektaciją, todėl vienintelis patikimas atskaitos taškas yra jūsų automobilio saugiklių kortelė, dėžutės schema arba VIN atitinkantis savininko vadovas.
Internete rastas kito automobilio lapas gali atrodyti identiškai, tačiau viena pozicija gali būti laisva, maitinti kitą įrangą arba turėti kitą vardinę srovę. Prieš keisdami pirmiausia palyginkite savo dokumentą, fizinę vietą ir ant išimto saugiklio įspaustą amperažą. Jei dokumento nėra arba grandinė susijusi su oro pagalvėmis, variklio valdymu ar kitomis saugos sistemomis, patikėkite diagnostiką specialistui.
Dažniausiai užduodami klausimai
Kur yra BMW E60 saugiklių dėžė?
Dažniausiai saugiklių zonų ieškoma už pirštinių dėžės apdailos ir bagažinės šone, tačiau tiksli vieta priklauso nuo automobilio versijos. Vadovaukitės savo automobilio saugiklių kortele arba VIN atitinkančiu savininko vadovu.
Kaip suprasti, kuris saugiklis atsakingas už neveikiančią funkciją?
Kortelėje arba savininko vadove raskite funkcijos piktogramą ar pavadinimą ir sekite nuorodą į konkrečią poziciją. Nenaudokite kito automobilio nuotraukos kaip vienintelio šaltinio, nes išdėstymas gali skirtis.
Ar perdegusį saugiklį visada galima pamatyti?
Dažnai pro skaidrų korpusą matyti nutrūkusi juostelė ar patamsėjimas, bet ne kiekvienas gedimas yra aiškus akimis. Išimtą ir saugiai atjungtą saugiklį patikimiau patikrinti tęstinumo testeriu arba multimetru.
Ar galima dėti didesnio amperažo saugiklį?
Ne. Didesnio amperažo saugiklis gali neapsaugoti laidų nuo perkaitimo. Keiskite tik tokio paties fizinio tipo ir tokio paties amperažo elementu, kokį nurodo jūsų automobilio schema.
Kodėl naujas saugiklis vėl perdega?
Tai gali rodyti trumpąjį jungimą, per didelę apkrovą, drėgmę, oksidaciją, pažeistą laidą ar vartotoją. Funkcijos nebenaudokite ir atlikite grandinės diagnostiką, užuot vėl keitę saugiklį.
Šaltiniai ir informacijos ribos
- BMW USA — skaitmeniniai savininko vadovai pagal VIN
- Eaton Bussmann — peilinių saugiklių tipai ir žymėjimas
- Fuse-box.info — E60 ir E61 blokų vietų apžvalga, naudota tik vietų bei versijų skirtumams patikrinti, o ne pozicijų duomenims perkelti.
